ダイナミックシミュレーション 簡単なサンプルファイル（１８）
基本的な蒸留塔モデルです。
蒸留塔はいくつかのコントローラーで制御されており、いろいろなパターンがあるのですが、

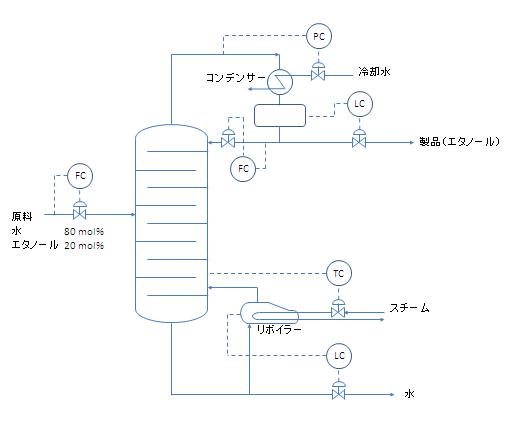

そのうちの一つは、下図のような制御パターンです。
原料量は、FCで制御
塔頂圧力は、コンデンサー冷却熱量で制御
還流量をFCで制御
製品抜出量をコンデンサーLCで制御
塔底温度をリボイラー熱量でTC制御
塔底抜出量を塔底液面（もしくはリボイラー液面レベル）でLC制御

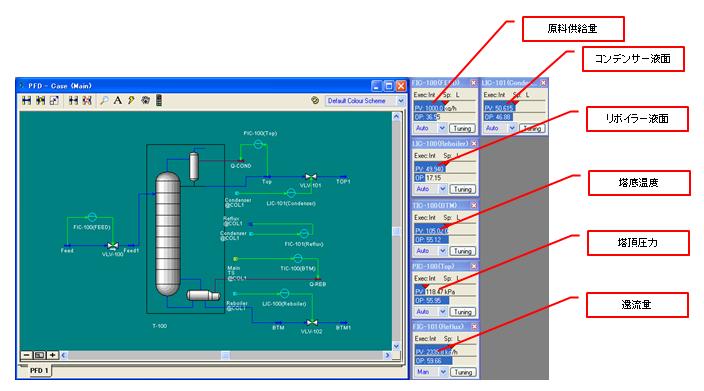

UniSim Designでこのモデルを作成すると、下図のようになります。
ここで、オペレータが原料供給量を100％から80%へロード負荷を減らしたときに、
この制御システムが追従するか見てみます。
若干、コンデンサー液面の戻りが遅いようですが、
おおむね良好に制御されています。
（本サンプルファイルをご希望の場合は、弊社担当者までご連絡下さい。但し、UniSim Desingユーザーに限定させて頂いております）
