Hydrate Formation - ハイドレイト現象が起こるか？
メタンやエタンなどが水分子に囲まれて、固体状のフォーメーションを形成することをハイドレートといいます。
新エネルギーとして注目されるハイドレートですが、LNGや石油プラントでは、配管や機器内で詰まりなどの原因となるため、
ハイドレイトの生成を避けるように設計・運転を行います。
UniSim Designには、Hydrate Formation Utilityツールがあり、各ストリームが
何度、何気圧でハイドレイトするかを調べることができます。
このツールは、
Ng, H.J., Robinson, D.B., "The Measurement and Prediction of Hydrate Formation in Liquid Hydrocarbon
-Water Systems", Ind. Eng. Chem. Fund.,15, 293 (1976)を基づいております。
手順１） Tools -> Utilitiesから、Hydrate Formationを選択する。

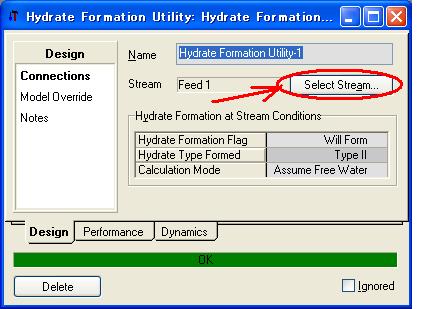

手順２） 調べたいストリームを選択する。
Performanceタブで、ハイドレイトする温度・圧力が表示されます。

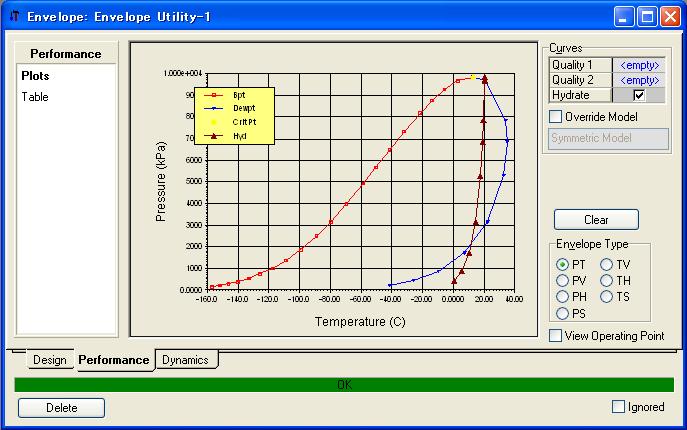

手順３） Envelope Utilityでも確認できます。
（茶色のライン）
